声学测量

进行噪声·振动的多通道测量·分析

• 系统构成案例1
• 系统构成案例1

•

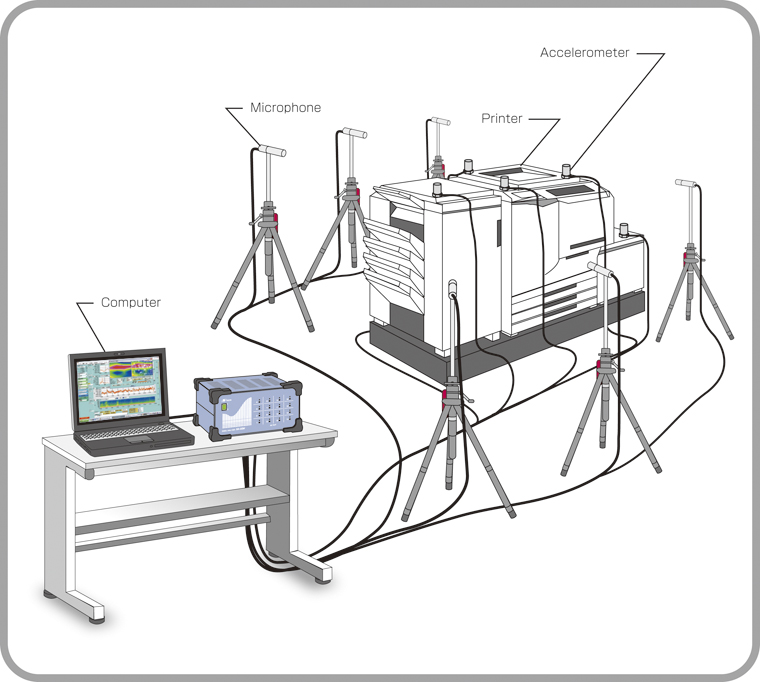

  使用多通道分析处理器SA-02系列，可进行多通道能噪音·振荡的FFT分析，1/N倍频程分析等。通过连接2台SA-02M同步，最大实现32个通道同时工作。内置CCLD电源，可直接连接相应的前置放大器及麦克风、加速度传感器等。

  产品参数

  型号	产品名称	备注
  UC-57 / UC-59	麦克风
  NH-22A	前置放大器
  PV-91C / PV-91CH / PV-90T / PV-97I	内置放大器的加速度传感器
  SA-02M	多通道分析仪
  	连接线

•

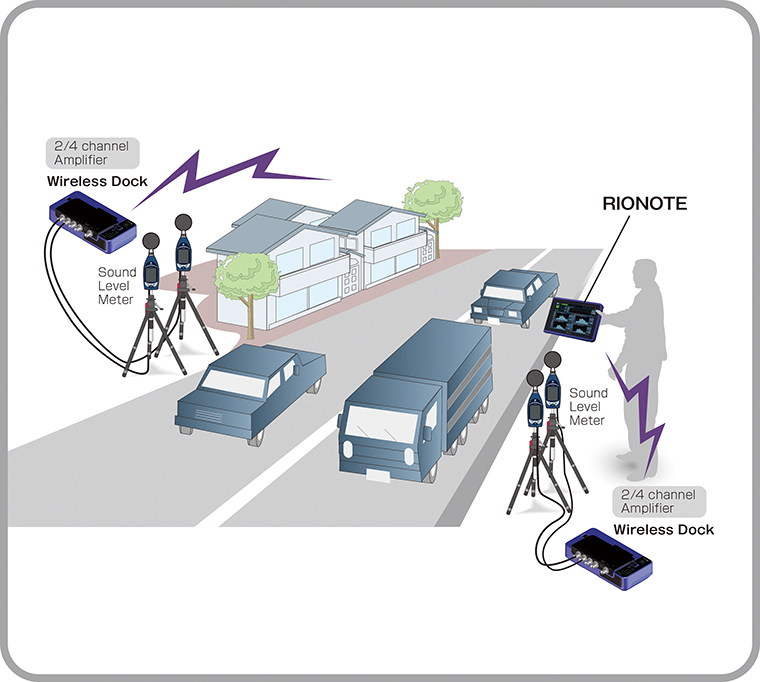

  便携式测量分析系统SA-A1和无线发射器SA-A1WD的组合使用，能够构筑多点的测量系统。 无线模式也能够减少繁琐的布线工作，能够同时进行道路或铁路的上下线的噪音测量。 例图为道路交通噪音测量的示例图。由于测量数据经由无线通信，因此在上下线两点处的无需线缆延长，测量系统的设置也尽可能的简约化。 测量数据由于保存在无线发射器内的数采单元中，所以就算测量途中无线通信一时断网也不会造成数据的漏测。测量结束时输出单元中的测量数据会下载到SA-A1的本体中。 SA-A1最多能够和4台SA-A1WD进行无线连接，最大能够进行4通道×4台合计16通道的噪音测量・分析。（但是，1/3倍频程分析为最大3通道×4台。） 例图为噪声测量，与振动等级计连接的话，也能够进行振动的多通道测量。

  产品参数

  型号	产品名称	备注
  SA-A1RTB2/SA-A1RTB4	便携式测量分析系统（2通道/4通道倍频程套装）
  SA-A1WD	无线发射器
  SA-A1B2/SA-A1B4	2通道/4通道数采单元
  NL-43/53/63	声学测量仪
  VM-55	振动等级计
