振动测量

施工现场振动测量

• 系统构成案例1
• 系统构成案例2
• 系统构成案例3

•

  1.拟议样品（短期测量）
  由专业人员进行现场振动测量是在高风险作业期间监控振动水平的最佳解决方案。相反，基于短期现场测量的监测活动足以对应振动负面影响风险较低的小型建筑项目。VM-56非常适合于现场测量。操作简单直观，明亮的背光显示屏便于各种照明条件下阅读。轻巧便携且节能省电：使用五号电池可进行一整天的监控工作。另有如地面和墙壁安装板等实用选配件。 VM-56将测量结果以CSV文件的形式保存在存储卡上，该文件能直接被电子表格程序打开，可简单快捷地用在制作报告等工作中。如果需要更进行更详细的分析，可以使用波形记录程序VX-56WR和波形分析软件。

  对应规格 / 法令 / 标准	● DIN 4150-2: 1999-06 ● DIN 4150-3: 2016-12 ● BS 6472-1: 2008/-2: 2008 ● BS 7385-2: 1993 ● SBR Meten en beoordelen van trillingen Deel A: Schade aan gebouwen 2010 Deel B: Hinder voor personen 2013

  配置清单

  型号	产品名称	备注
  VM-56	三轴地传振动测量仪
  PV-83D (VM-56 附带，线长 1.5 m)	三方向加速度传感器
  VX-56WR	波形记录程序
  VP-54D	DIN 垫板
  VP-54L	L形托架
  MC-51SD1 / 20SD2 / 32SD3	SD 卡（512 MB / 2 GB / 32 GB）
  AS-70GV	地传振动测量仪用波形分析软件
  计算机

•

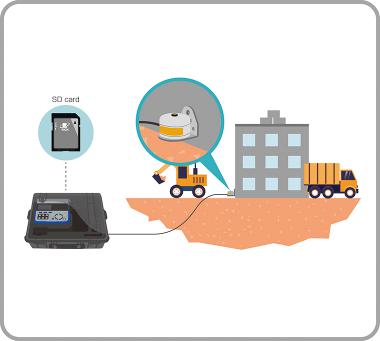

  2.无人长期监测
  可以通过接收器或者在工地界线内进行连续的长期检测，可确认工程期间中振动是否已经超标。这可以是证明振动水平是否与建筑物损坏或重大不良主观反应相关的有力方法。 VM-56非常适合这个工作，因为它可以将多达200天的数据以 CSV文件的形式存储到SD卡上。VM-56可以使用外部供电，设备本体和传感器则有防风雨对应（传感器IPX7、设备本体IP54）。另有如地面和墙壁安装板等选配件可用。保存于SD卡的CSV数据文件能直接被电子表格程序打开，并且免费提供相应的Excel宏，以便于制作报告。

  对应规格 / 法令 / 标准	● DIN 4150-2: 1999-06 ● DIN 4150-3: 2016-12 ● BS 6472-1: 2008/-2: 2008 ● BS 7385-2: 1993 ● SBR Meten en beoordelen van trillingen Deel A: Schade aan gebouwen 2010 Deel B: Hinder voor personen 2013

  配置清单

  型号	产品名称	备注
  VM-56	三轴地传振动测量仪
  PV-83D (VM-56 附带，线长 1.5 m)	三方向加速度传感器
  VX-56WR	波形记录程序
  EC-04 系列 (max. 100 m)	延长线
  NC-98D	AC 适配器（100 V to 240 V）
  VP-54D	DIN 垫板
  VP-54L	L形托架
  MC-51SD1 / 20SD2 / 32SD3	SD 卡（512 MB / 2 GB / 32 GB）
  AS-70GV	地传振动测量仪用波形分析软件
  计算机
  Excel 宏

•

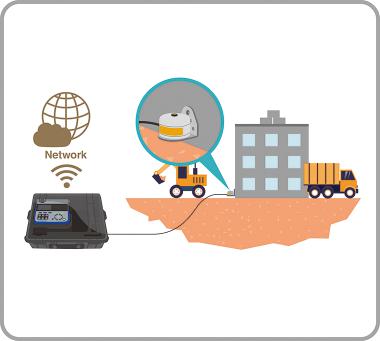

  3. 长期实时网络监测
  利用实时网络直播系统对重大工程的振动等级进行长期监测已逐渐成为行业标准。当振动等级接近或超过了对建筑物造成重大干扰或影响的阈值时可发出警报。“实时”的振动等级也可以发送至指定的接收器，以用来解决问题或证明是否接近/超过了阈值。 VM-56的双向通信接口和可靠性使它非常适合集成到在线系统中。使用VM-56还可以确保获得高质量数据。
  有关系统配置的更多细节请联系我们。

  对应规格 / 法令 / 标准	● DIN 4150-2: 1999-06 ● DIN 4150-3: 2016-12 ● BS 6472-1: 2008/-2: 2008 ● BS 7385-2: 1993 ● SBR Meten en beoordelen van trillingen Deel A: Schade aan gebouwen 2010 Deel B: Hinder voor personen 2013

  配置清单

  型号	产品名称	备注
  VM-56	三轴地传振动测量仪
  PV-83D (VM-56 附带，线长 1.5 m)	三方向加速度传感器
  VX-56WR	波形记录程序
  EC-04 系列 (max. 100 m)	延长线
  NC-98D	AC 适配器（100 V to 240 V）
  VP-54D	DIN 垫板
  VP-54L	L形托架
  MC-51SD1 / 20SD2 / 32SD3	SD 卡（512 MB / 2 GB / 32 GB）
  AS-70GV	地传振动测量仪用波形分析软件
  计算机
  Excel 宏
