振动测量

测量对象的损失系数

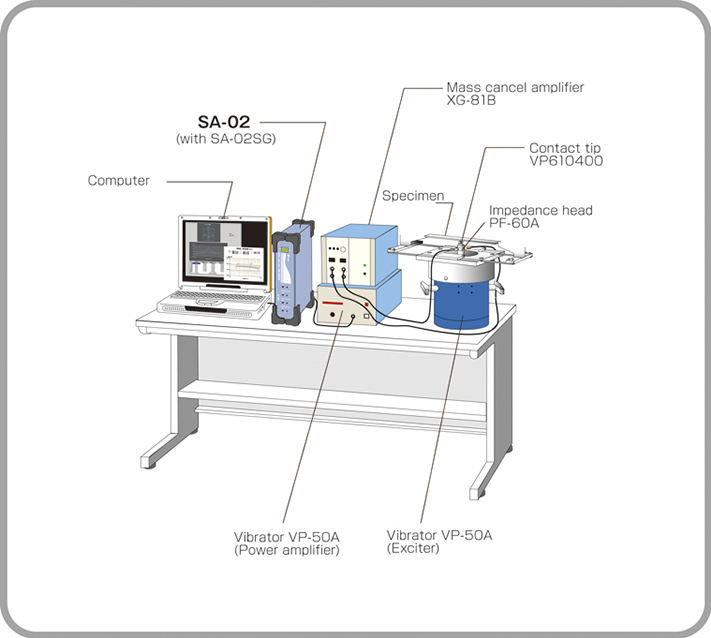

• 系统构成案例1

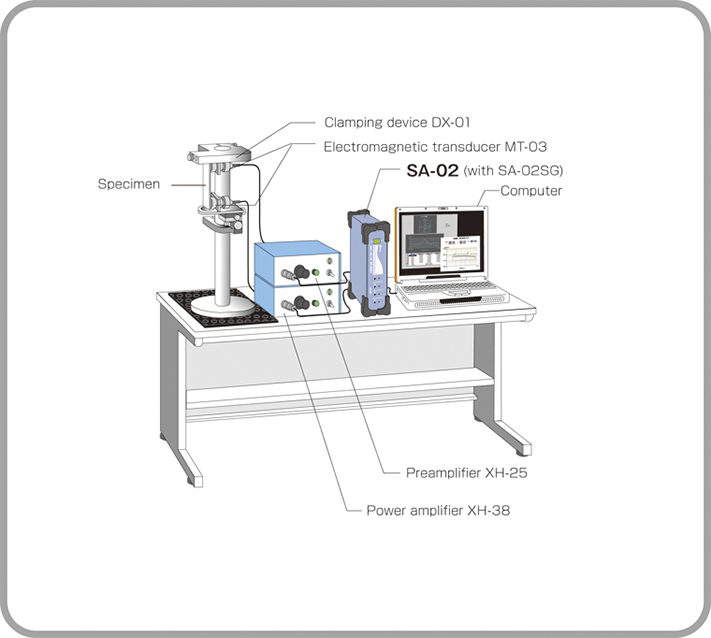

• 系统构成案例2

•

  使用多通道分析仪SA-02，通过菜单简单操作以中央激励方法测量频率响应。根据共振特性，通过半宽法确定试样的损耗系数和杨氏模量。可以使用双奈奎斯特图和频率响应函数二重监视功能验证测量结果。此外，恒温槽的自动控制能够实现各温度下试样的自动测量。

  产品参数

  型号	产品名称	备注
  VP-50A	激振器
  DX-10	试样固定治具
  VP-610400	测头
  XG-81B	质量消除放大器
  PF-60A	阻抗头
  	专用软件
  	温湿度实验箱

•

  使用多通道分析仪SA-02，通过菜单简单操作以中央激励方法测量频率响应。根据共振特性，通过悬臂法确定试样的损耗系数和杨氏模量。可以使用双奈奎斯特图和频率响应函数二重监视功能验证测量结果。此外，恒温槽的自动控制能够实现各温度下试样的自动测量。

  产品参数

  型号	产品名称	备注
  SA-02A4	四通道分析仪 (附带 SA-02SG)
  	计算机
  AS-14PA5	损耗系数测量软件
  XH-38	功率放大器
  XH-25	前置放大器
  MT-03	电磁转换器
  DX-01	悬臂测试仪
  	专用软件
  	温湿度实验箱
