振动测量

木材杨氏模量的测量

• 系统构成案例1
• 系统构成案例2

•

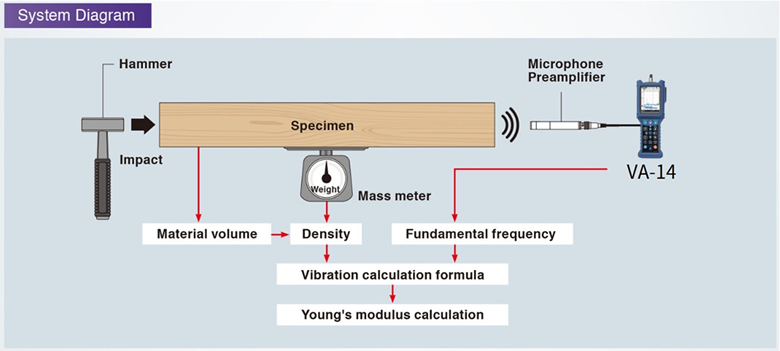

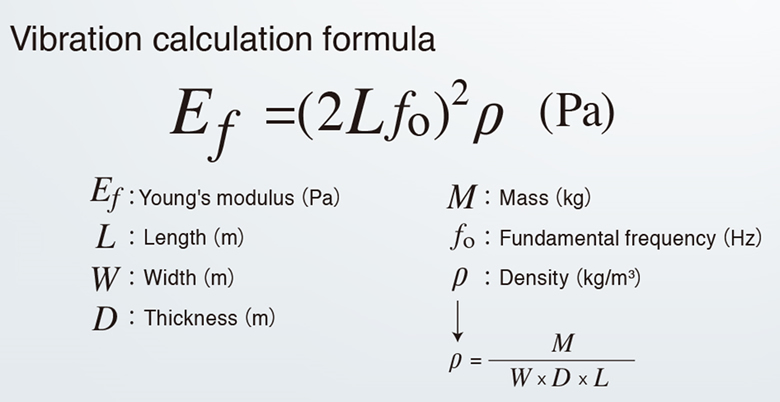

  通过 VA-14 振动分析仪和麦克风（安装 VX-14S 扩展程序）测量敲击木材的声音，可根据声频、木材体积和密度计算杨氏模量。杨氏模量是表征材料变形难易程度和刚度的指标，应用于结构分析、强度计算、特征值分析等领域。合理设定杨氏模量，能避免产品变形量和应力分布的预测与实际表现偏差过大。
  VA-14（安装 VX-14S 扩展程序）可通过 NH-22A 前置放大器直接连接 UC-59 麦克风，重量约 650 克，操作便捷，非常适合现场测量与分析。

  产品参数

  型号	产品名称	备注
  VA-14	振动分析仪
  UC-59	麦克风
  NH-22A	前置放大器
  EC-90 系列	BNC-BNC 同轴电缆
  	SD 卡（512 MB/2 GB/3 GB）	请使用理音（Rion）完全质保的产品。

•

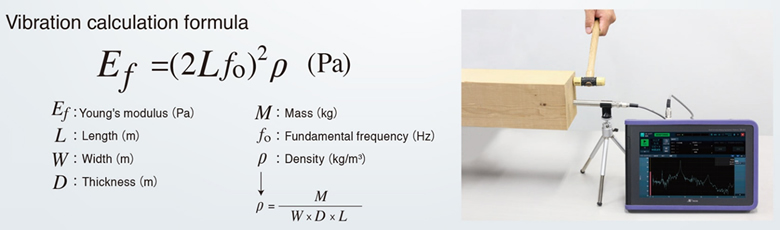

  通过 SA-A1 测量敲击木材的声音，可根据声频、木材体积和密度计算杨氏模量。杨氏模量是表示材料变形难易程度和刚度的指标，用于结构分析、强度计算、特征值分析等领域。通过合理设定杨氏模量，能够防止产品变形量和应力分布的预测与实际表现偏差过大。
  SA-A1 可通过 NH-22A 前置放大器直接连接 UC-59 麦克风。其 B5 尺寸、轻量化设计（约 1.2 千克）、电池供电及易操作性，使其非常适合现场测量与分析。

  产品参数

  型号	产品名称	备注
  SA-A1FTB2/SA-A1FTB4	理音便携式多功能测量系统（RIONOTE 2 通道 / 4 通道 FFT 分析仪）
  UC-59	麦克风
  NH-22A	前置放大器
  EC-90 系列	BNC-BNC 同轴电缆
  	SD 卡（512 MB/2 GB/3 GB）	请使用理音（RION）完全质保的产品。
